通孔通常指印制電路板上的一個孔，用于固定安裝插接件或連通層間走線，主要起到電路互相連接導通的作用。對于多層PCB來說，PCB通孔通常可以分為：通孔、埋孔、盲孔三類。

PCB通孔的大小取決于它的位置、用途和其他因素，這就是為什么每個PCB制造商都提供幾種PCB位尺寸。大多數制造商可以制造小到0.15毫米或更大的孔1mm或更大的孔。在考慮所需孔的尺寸時，還需要考慮孔周圍會形成的環或銅墊和相關生產條碼信息。

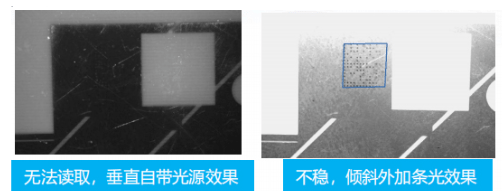

采用?？抵悄芄I(yè)讀碼器測試圖片

檢測內容：讀取pcb通孔旁的二維碼。

解決方案

由于pcb通孔底板暗黑反光，二維碼打碼工藝為打通孔，并且是生產線上動態讀取，這些因素要求打光條件較高。普通垂直自帶光源無法識別，結合現場實際和相關調試，采用?？抵悄芄I(yè)讀碼器和垂直加背光源的方式穩定讀取二維碼信息。
